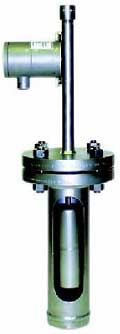

Сигнализатор уровня бокового монтажа LS20
  • магнитный выключатель, изолированный от среды
  • одна или несколько точек переключения
  • уровень границы раздела сред
  • простая настройка точек переключения
  • отсутствие уравновешивающих пружин
  • взрывозащищенное исполнение
  • температура продукта до + 537С
  • давление до 310 атм.
  • минимальная плотность 0.25



LS20 сигнализатор уровня использующий выталкивающую силу действующую на поплавок или буек. Конструкция прибора полностью исключает контакт магнитного выключателя со средой. Положение поплавка или буйка изменятся по мере нарастания или убывания жидкости. С поплавком или буйком жестко связан магнит, который располагается в верхней, узкой трубке. Магнитный выключатель располагается снаружи верхней трубки. Он срабатывает при достижении магнитом выключателя.

Присоединение к процессу

Ниже указаны некоторые типовые варианты присоединения. Материалы: 316/316L, Хастеллой С-276. Другие могут быть поставлены по заказу.

Сигнализатор уровня бокового монтажа LS20

Использование буйков

Буйки применяются в тех случаях, когда имеется низкая плотность продукта и высокое давление. Высокое давление может раздавить буек, поэтому его стены должны быть толстыми, что в свою очередь может привести к потере плавучесть. Буек в этих случаях поддерживается пружиной. Глубина погружения буйка будет зависеть от плотности среды и жесткости пружины

Применение поплавков

Поплавок поддерживается на поверхности только выталкивающей силой. Его глубина погружения определяется исключительно плотностью среды. Погрешность определения уровня для поплавка обычно ниже, чем у буйка.
