Преобразователь адресов регистров протокола MODBUS RTU ПАРМ-1

Преобразователь ПАРМ-1 предназначен для преобразования адресов регистров Mobus RTU следующим образом:




Номер функции Входящая адресация регистров Выходящая адресация регистров
01 0000-9999 0000-9999
02 0000-9999 10000-19999
03 0000-9999 40000-49999
04 0000-9999 30000-39999
05 0000-9999 0000-9999
06 0000-9999 40000-49999
15 0000-9999 0000-9999
16 0000-9999 40000-49999

По запросу может быть реализована любая таблица перекодировки

Связь между MASTER и SLAVE на физическом уровне осуществляется с использованием интерфейса RS485.

Режимы работы

В процессе работы устанавливается связь между портами Port1 и Port 3, а так же между портами Port 2 и Port4.

Скорость передачи данных

Преобразователь ПАРМ-1 может работать на следующих скоростях: 4800, 9600, 19200, 38400, 57600 и 115200 бит/сек.

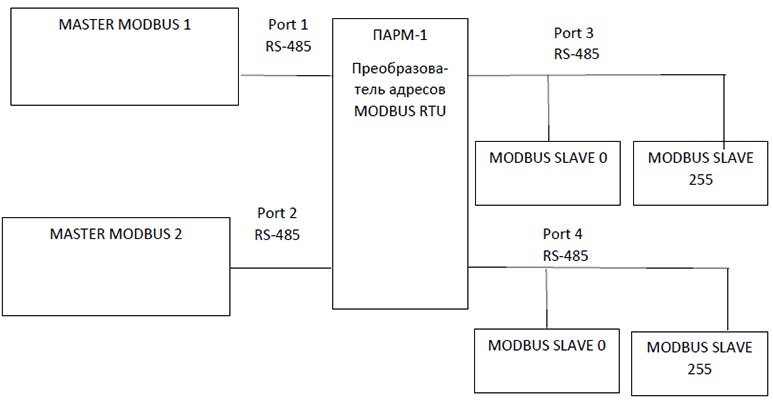

Функциональная схема подключения ПАРМ-1

Рис.1 Функциональная схема подключения ПАРМ-1

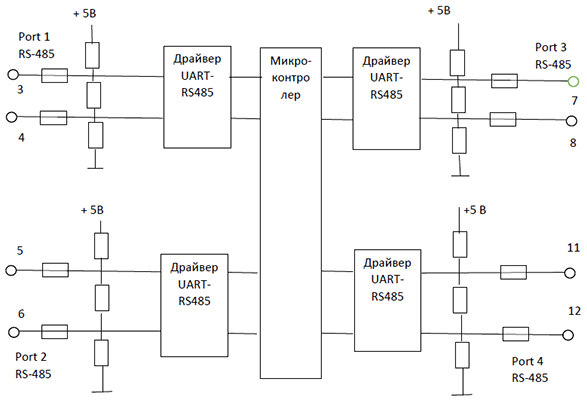

Электрическая схема ПАРМ-1

Рис.2 Электрическая схема ПАРМ-1

Габаритные размеры ПАРМ-1

Крепление на DIN рейку

Рис.3 Габаритные размеры

tr>11А RS485 Port 4



Назначение контактов

Номер контакта Назначение
1 +24В
2 -24В
3 А RS485 Port 1
4 В RS485 Port 1
5 А RS485 Port 2
6 В RS485 Port 2
7 А RS485 Port 3
8 В RS485 Port 3
9 Не используется
10 Не используется
11 А RS485 Port 4
12 В RS485 Port 4



Изготавливается согласно ТУ 26.51.44–001–40231413–2019
