Лазерный уровнемер LM80

ОСОБЕННОСТИ

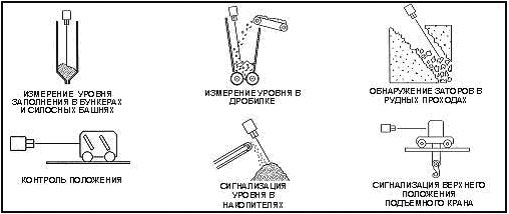

  • измерение уровня в сложных условиях (пыль,камни, большой угол откоса сыпучего материала и т.д.)
  • измерение в длинных и высоких емкостях с внутренними конструкциями
  • измерение через падающие камни
  • безопасен для глаз
  • отсутствие ложных отраженных сигналов
  • макс.диаметр 50мм
  • угол расхождения луча 0.2о
  • макс. дальность 30 м



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения уровня от 0.5 – 30м
Диапазон измерения положения от 0.5 – 150м (используя рефлектор)
Диаметр луча излучаемого 30мм
Диаметр луча принимаемого 50мм
Разрешение 10мм
Скорость выдачи измерений от 3 измерений в секунду, до 1 измерения за 60 секунд
Выходной сигнал 4-20мА релейный 2 SPST
Категория безопасности для глаз 1 класс
Напряжение питания 24В постоянного тока
Взрывозащита Exd IIB T4
Рабочая температура электронного блока -40+65°C
Размеры 110x175
Вес 1.5 кг
Корпус Алюминиевый корпус с двойным отсеком

Принцип действия

Принцип действия основан на измерении времени распространения электромагнитной волны инфракрасного диапазона от датчика до препятствия и обратно. Считая, что скорость света постоянна, вычисляется расстояние до препятствия

Лазерный уровнемер LM80

Особенности применения

При использовании лазерного уровнемера необходимо учитывать как его сильные, так и слабые стороны. Сильными сторонам лазера являются: узкий луч, отсутствие расхождения луча и ложных отраженных сигнаов.

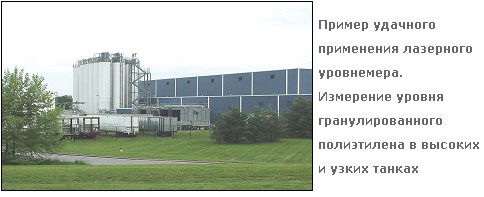

Отмеченные свойства лазерного луча позволяют проводить измерения там, где невозможно было использовать традиционные ультразвуковые и радарные уровнемеры. Например, невозможно было надежно измерять уровень в длинных и узких танках, вследствии возникновения ложного отражения от стенок, с которыми очень сложно бороться.

Лазерный уровнемер LM80

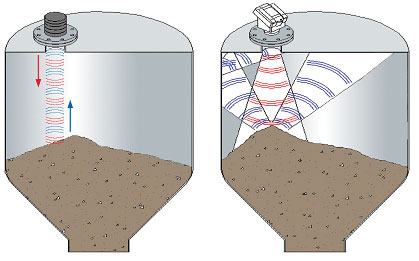

Уникальные свойства лазера позволяют его использовать для измерения сыпучих веществ, имеющих большой угол откоса (конусность). При использовании обычных радарных или ульразвуковых уровнемеров наличие конусности вызывает возникновение ложных отраженных сигналов, с которыми они плохо справляются. Для лазера таких проблем не существует.

Лазерный уровнемер LM80

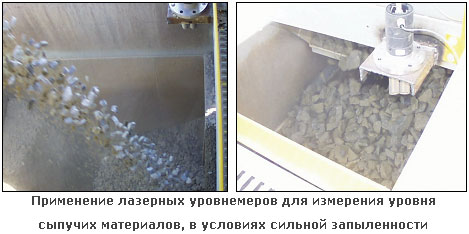

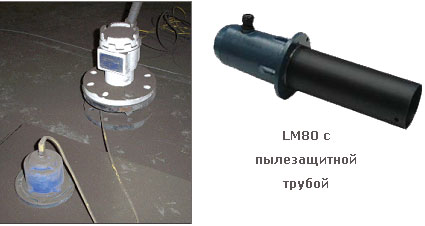

К числу недостатков оптического уровнемера следует отнести его более высокую чувствительность к пыли. Для борьбы с пылью применяются пылегасящие трубы - для создания статической зоны вблизи оптической системы.

Лазерный уровнемер LM80

Фирма КТЕК, учитывая опыт многолетней эксплуатации, разработала специльные алгоритмы, позволяющие отсекать ложные сигналы от пыли, падающих камней и т.д.
